X-Meritan е водечки кинески квалитетен TCB-NC контролер за температура со компактна големина и висока прецизност добавувач. Во модерната индустриска автоматизација, Компактен TCB-NC NTC термоелектричен ладилник за контрола на температурата ја обезбедува потребната просторна ефикасност и топлинска стабилност за контролните кабинети со висока густина. Со искористување на нашиот производствен капацитет со седиште во Кина, X-Meritan ги доставува овие контролори од следната генерација на глобалните пазари, обезбедувајќи супериорни перформанси за прецизни лабораториски инструменти и опрема за обновлива енергија.

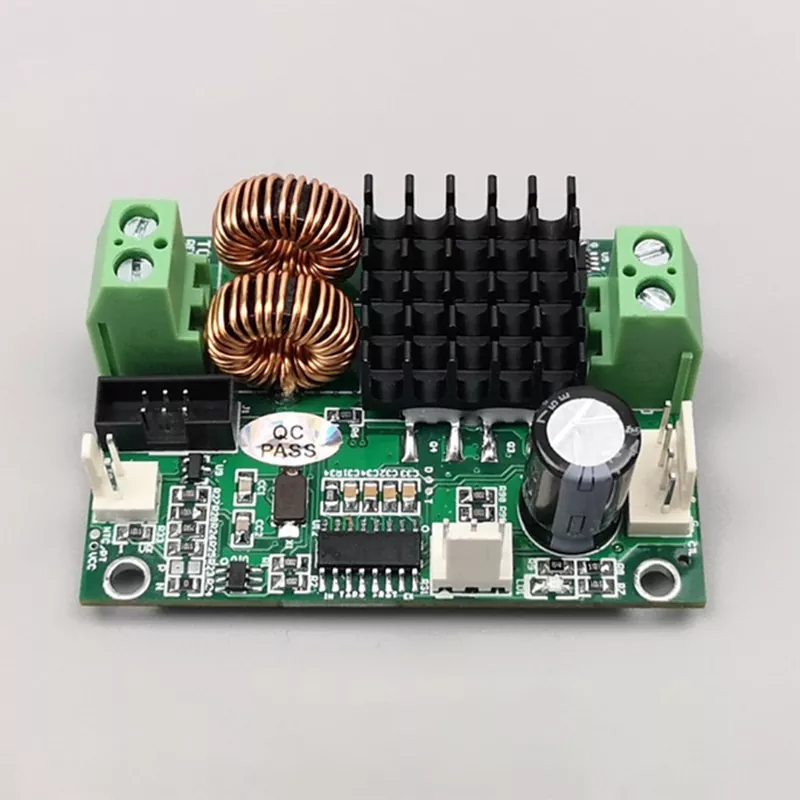

Напредниот TCB-NC регулатор на температура со компактна големина и висока прецизност од кинескиот добавувач X-Meritan е решение со високи перформанси дизајнирано за средини каде што просторот за инсталација е највисок. Оваа мала TCB-NC полупроводничка плоча за ладење контролер интегрира софистицирани јамки за повратни информации во минијатуризиран фактор на форма, овозможувајќи високопрецизно термичко управување без потреба од надворешна помошна опрема. Како водечки снабдувач на кинескиот пазар, X-Meritan гарантира дека секоја единица е подложена на ригорозно тестирање за електромагнетна компатибилност за да гарантира сигурна работа без пречки во сложени индустриски локации.
|
Напон на напојување од табла |
4,5V - 27V |
|
Препорака |
Се препорачува стандардно прекинувачко напојување од 5V-24V. Номиналниот напон на TEC треба да биде еднаков или малку поголем од напонот за напојување. Ако номиналниот напон на ТЕЦ е помал, тој е прифатлив; едноставно поставете го максималниот излезен однос. |
|
Струја за снабдување на табла |
Утврдено со максималната работна моќност на TEC. |
|
ТЕЦ Напон |
2V - 24V (во зависност од напонот на напојување) |
|
Тековна ТЕЦ |
10A @ 24V; 12А @ 12V |
|
Сензор за температура |
10K NTC |
|
Точност на температурата |
±0,01°C |
|
Температурен опсег на NTC |
-60°C до +170°C |
|
PT100/PT1000 Температурен опсег |
-60°C до +212°C |
|
Работна температура |
-40°C до +45°C |
|
Температура на складирање |
-40°C до +60°C |
|
Работна влажност |
0% - 95% RH |
|
Стандардна фабричка поставка |
25°C |
|
Димензии |
60мм x 42мм |
|
Висина |
Вкупно 23 мм (18,5 мм над таблата, 3 мм под таблата за иглички, дебелина на плочата 1,5 мм) |
П: Кои се примарните предности на префрлувањето на TCB-NC систем?
О: Во споредба со традиционалните системи за контрола на температурата, TCB-NC контролорот за температура со компактна големина и висока прецизност нуди значително поголема прецизност и поширока компатибилност со сензорите во многу помал пакет. Бидејќи не бара надворешен помошен хардвер, ја поедноставува архитектурата на системот и ги намалува трошоците за интеграција.
П: Како треба да ги калибрирам PID параметрите за оптимални перформанси?
О: Препорачуваме итеративен пристап: започнете со поставување на интегрални и диференцијални членови на нула и зголемување на пропорционалното засилување (Kp) додека не дојде до мало осцилирање. Потоа, приспособете го интегралното време (Ti) за да ја отстраните грешката во стабилна состојба и конечно да го воведете диференцијалното време (Td) за да ја изостри брзината на одговор. За конкретни технички упатства, нашиот професионален сервисен тим е достапен да помогне.
П: Дали овој компактен контролер може да се справи со високопрецизна полупроводничка опрема?
О: Да, TCB-NC контролорот за температура со компактна големина и висока прецизност е специјално дизајниран за такви апликации. Неговата голема искористеност на просторот и стабилниот излез на податоци го прават идеален за микро-опрема што се користи во прецизни лаборатории и линии за производство на полупроводници.
Висока искористеност на просторот
Исклучително компактниот дизајн овозможува беспрекорна интеграција во густи контролни кабинети и микроопрема, што значително заштедува простор за инсталација во споредба со традиционалните алтернативи.
Против-пречки од индустриско ниво: секоја единица поминала строги тестови за индустриска електромагнетна компатибилност (EMC), со што се осигурува дека податоците остануваат точни и системот останува стабилен дури и во средини со висок електричен шум.
Интуитивен кориснички интерфејс
Одликувајќи се со јасен екран и навигација со менито лесна за корисникот, контролорот овозможува без напор поставки на параметрите и менување на режимот, што го прави достапен дури и за неспецијалисти.
Супериорна прецизност на контролата
Дизајниран за апликации со строги термички барања, TCB-NC контролорот за температура со компактна големина и висока прецизност одржува тесни толеранции неопходни за производство на полупроводници и прецизно тестирање.
Висока густина на моќност
И покрај малиот отпечаток, контролорот обезбедува робусна излезна моќност, ефикасно придвижувајќи ги полупроводничките ладилни листови додека одржува високо ниво на топлинска ефикасност.
TCB-NC работи на напреден механизам за повратна врска со затворена јамка специјално оптимизиран за ладење и греење со полупроводници. Со континуирано следење на податоците во реално време од сензорот NTC, контролорот го пресметува отстапувањето од поставената точка и применува прецизна корекција на PID (пропорционално-интегрално-деривативно). Оваа континуирана контрола на излезот ги спречува термичките шокови поврзани со едноставното вклучување/исклучување. Интегрираниот двигател со висока моќност потоа ја модулира струјата испратена до плочата на термоелектричната ладилница, осигурувајќи дека целната температура се постигнува брзо и се одржува со минимални флуктуации, дури и при различни топлински оптоварувања.
