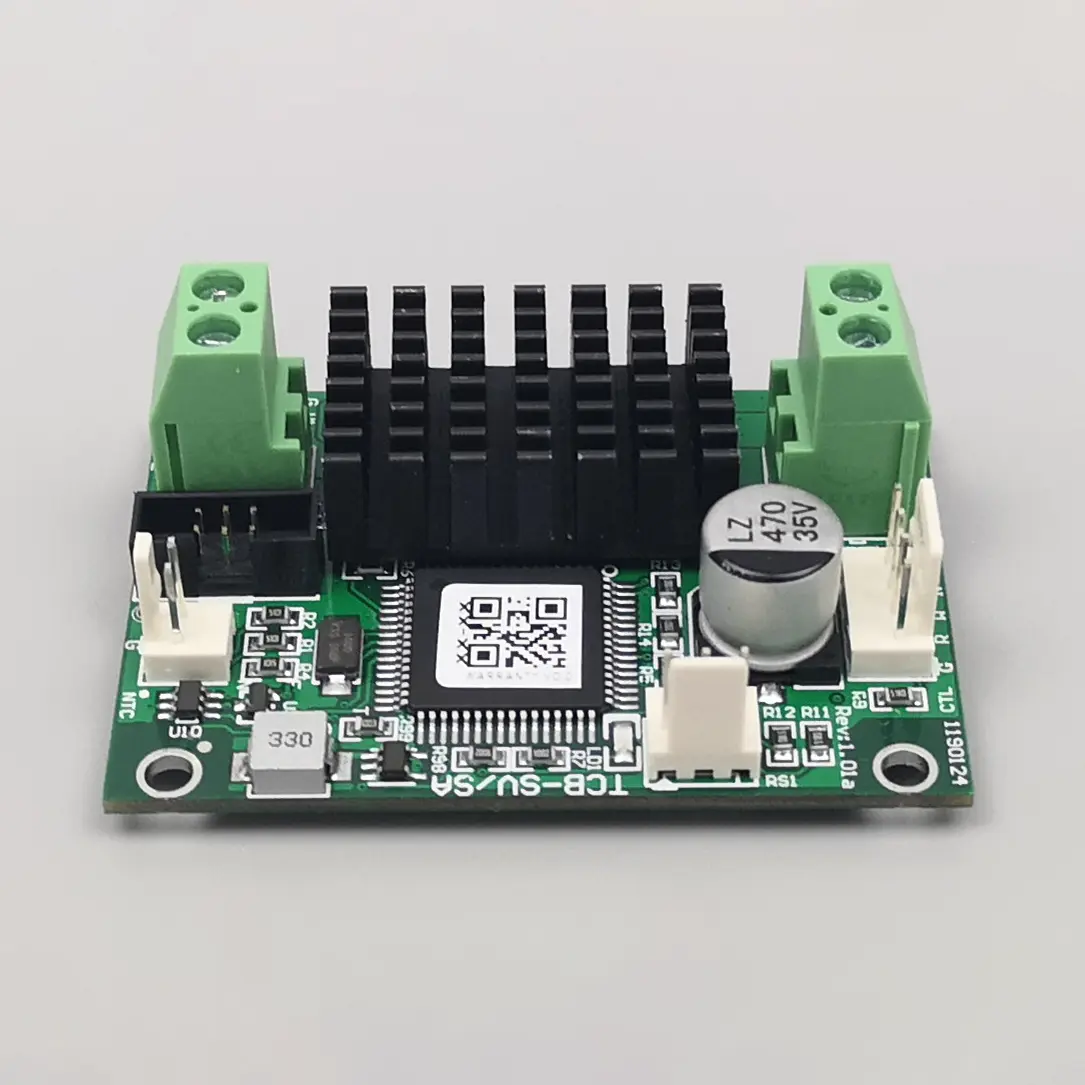

НаTCB-SV контролер на температура за микро TECсе појави како менувач на играта во хиперлокалното термичко управување. Дизајниран за ултра компактни термоелектрични ладилници (TEC), овој контролер обезбедува струјно управување со висока резолуција и стабилност под милкелвин. Во ова длабоко нуркање, ја испитуваме нејзината архитектура, добрите / лошите страни, употребата во реалниот свет и одговараме на честите инженерски прашања. Fuzhou X-Meritan Technology Co., Ltd. го интегрира овој контролер во фотонски и биомедицински системи од следната генерација. Без разлика дали работите на LiDAR или ДНК засилување, TCB-SV нуди привлечна комбинација на големина и точност.
📋 Содржините на прв поглед
🔬 Што го дефинира контролорот на температурата TCB-SV за Micro TEC?
Како нејзината контролна архитектура ги надминува PID за општа намена?
TCB-SV не е генерички PID; користи адаптивна јамка за повлекување нанапред плус линеаризиран излез за оптоварување со микро-оми. Тој директно се однесува на паразитскиот отпор присутен во минијатуризираните елементи на Пелтие. Fuzhou X-Meritan Technology Co., Ltd. го тестираше со TEC со тенок филм (до 2x2 mm) и забележа бранување <0,002°C. Неговиот биполарен излез ја елиминира мртвата лента, што го прави идеален за криогени или циклуси на загревање во близина на околината. Покрај тоа, наTCB-SV контролер на температура за микро TECвклучува I2C и аналогни интерфејси, така што беспрекорно се вгнездува во компактните инструменти.
⚙️ Клучни способности: како TCB-SV ги подигнува перформансите на микро TEC
Какви бројки за стабилност може да очекуваат инженерите со микро TEC?
Во соработка со раните посвојувачи,Fuzhou X-Meritan Technology Co., Ltd.документирано долгорочно лизгање под ±0,005°C во текот на 24 часа со помош на микро TEC од 0,8 А. Контролерот користи 24-битно ADC сензор и брз филтер за измазнување PWM. Дури и со термички оптоварувања од 0,2 J/K, не се јавуваат осцилации. Табелата подолу го споредува TCB-SV со конвенционалните контролери на температурата:
| Параметар |
TCB-SV (Micro TEC оптимизиран) |
Стандарден контролер на клупа |
| мин. Тековната резолуција на TEC |
0,5 mA |
5-10 mA (типично) |
| Температурна стабилност (опсег 10mK) |
±0,002°C |
±0,05°C |
| Форма фактор |
Модул од 30 x 30 mm |
½-регалка 4U |
| Биполарен / линеарен излез |
Да, беспрекорен нула-крст |
Често униполарно или релејно |
📊 TCB-SV контролер на температурата: предности и ограничувања
Зошто да го изберете - и каде треба да бидете претпазливи?
| ✅ Јаки точки |
⚠️ Размена |
- Ултра фина резолуција на струја (идеален за µTEC)
- Исклучително низок шум: < 1 µV кај сензорот
- Прилагодлив PID со микросекунда одговор
- Компактен SMD склоп, лесно вградување
- Широк напојување 5-28 V, висока ефикасност
|
- Максимален излез 2 А (не за големи TEC)
- Потребно е подесување на фирмверот за егзотични TEC
- Нема вграден графички дисплеј (само далечински)
- Чувствителен на распоред на влезната капацитивност
- Повисоки трошоци од основните контролери за вклучување-исклучување
|
И покрај поголемата почетна инвестиција,Fuzhou X-Meritan Technology Co., Ltd.нагласува дека вкупните трошоци за сопственост паѓаат поради заштедата на енергија и намалените термички повторувања во усогласувањето на фотониката.
🔄 Динамично термичко возење со микро TEC
Дали TCB-SV може да се справи со брзо наизменично загревање/ладење без претерано надминување?
Да - една од пробивните карактеристики наTCB-SV контролер на температура за микро TECе неговата „термичка брзина на повлекување напред“. При PCR или ласерска стабилизација на бранова должина, честопати треба брзо да се префрлате помеѓу загревање и ладење. TCB-SV го предвидува превртувањето на Peltier и компензира за задниот EMF. Fuzhou X-Meritan Technology Co., Ltd. демонстрираше брзина од 5°C/s на TEC 3x3 mm со пречекорување < 3%. Ова го прави совршен за квантно каскадно ласерско пакување и микро-флуидни термални циклери.
🏭 Панорама на апликацијата: каде што TCB‑SV прави разлика
Кои најсовремени полиња имаат најголема корист?
-
Оптички примопредаватели– DWDM ласерска стабилизација на температурата (микро TEC внатре во пакетите со пеперутка).
-
Медицинска дијагностика– Изотермните чипови за засилување (LAMP) бараат прецизност ±0,1°C.
-
Вселенски / Воздухопловна– Минијатурни IR детектори за ладење со мал буџет за енергија.
-
Лабораториска инструментација– Микрокалориметрија, каде ниската топлинска маса е клучна.
Fuzhou X-Meritan Technology Co., Ltd. го снабдува TCB-SV до истражувачките лаборатории кои развиваат квантни сензори, бидејќи неговиот EMC профил е исклучително чист.
❓ Најчесто поставувани прашања (TCB‑SV и микро TEC)
Дали TCB-SV работи со TEC струи од подмилиампер?
Апсолутно. Излезната фаза на TCB-SV е линеарна до 0,2 mA, благодарение на 16-битен DAC и прецизен двигател за оп-засилувач. Многу микро TEC, особено оние за ладење со сензори, бараат струи под 10 mA. Контролорот ја одржува линеарноста дури и на овие ниски нивоа, избегнувајќи го „изобличувањето на вкрстувањето“ што се гледа во дизајните на мостот H. Fuzhou X‑Meritan Technology Co., Ltd. обезбедува белешки за апликација за калибрирање на отпорот за сетило за да се зголеми точноста под 1 mA.
Какви интерфејси со сензори за температура се компатибилни?
TCB-SV природно поддржува PT100/1000 RTD, NTC термистори (со табели за линеаризација), па дури и сензори во цврста состојба како AD590 или LM335 преку неговиот аналоген преден дел што може да се конфигурира. Вклучува 24-битен делта-сигма ADC со програмабилна возбудна струја. За апликации со микро TEC, препорачуваме користење на мали термистори за чипови NTC (големина 0201) за да се намали термалното задоцнување. Fuzhou X-Meritan Technology Co., Ltd. може да обезбеди претходно усогласени криви на термистори за да се забрза интеграцијата.
Може ли да поврзам повеќе TCB-SV контролери за повеќезонска микро TEC контрола?
Да, TCB‑SV вклучува интерфејс I²C/SMBus со конфигурирачко адресирање. Можете да ракувате со до 16 уреди на една магистрала, што го олеснува изградбата на повеќеканални системи за наредени решетки за брановоди или термоциклери со микроплоча. Домаќинот може да чита температурна телеметрија и да запишува подесени точки поединечно. Fuzhou X‑Meritan Technology Co., Ltd. нуди библиотека Python и GUI за брзо создавање на прототипови.
Дали фирмверот TCB-SV може да се надградува за идните TEC материјали?
Дефинитивно. Има подигнувач за програмирање во апликација (IAP) преку UART/I²C. Како што се појавуваат нови TEC со тенок филм со различна импеданса или Seebeck коефициенти, можете да ги ажурирате табелите за PID и линеаризација. Fuzhou X‑Meritan Technology Co., Ltd. редовно објавува закрпи на фирмверот што го подобруваат распоредот на приспособливите засилувања за новите микро TEC. Оваа иднина ја докажува вашата инвестиција.
Какви заштити вклучува TCB-SV за деликатните микро TEC?
Се одликува со програмабилно ограничување на струјата, термичко исклучување и мек старт што ја спречува приливната струја. Контролорот постојано го следи TEC напонот и може да открие услови на отворен спој или краток спој за помалку од 100 µs, а потоа го оневозможува излезот. Ова ниво на заштита е од суштинско значење за скапите микро ТЕЦ вградени во медицински или воздушно-вселенски хардвер.
📚 Референци и технички извори
- 🔗 Fuzhou X‑Meritan Technology Co., Ltd. – TCB‑SV краток производ и бела хартија (2025)
- 🔗 IEEE трансакции на компоненти, пакување и технологија на производство: „Micro TEC контролери за заедничка оптика“ (том 13, 2024) https://ieee.org/microTEC-tcbsv
- 🔗 Весник за термичка анализа: „Контрола на под-милликелвин со минијатуризирани уреди Пелтиер“ (2023) – https://link.springer.com/article/... (сидро)
- 🔗 Белешка за апликација AN-102:Возење микро TEC без осцилацијаод Fuzhou X‑Meritan Technology Co., Ltd. (достапно на барање)
НаTCB-SV контролер на температура за микро TECе подготвен за вашата проценка.Fuzhou X-Meritan Technology Co., Ltd. обезбедува бесплатни прегледи за дизајн, единици за примероци и технички консултации. Контактирајте несега.
